Une prise Legrand double installée en extérieur doit résister aux intempéries, mais le niveau de protection requis dépend de plusieurs paramètres normatifs que les fiches produit ne détaillent pas toujours. Entre l’indice IP minimal exigé par la NF C 15-100, la norme d’essai NF EN 60529 et les protections amont au tableau électrique, les exigences se superposent. Cet article mesure l’écart entre le strict minimum réglementaire et les pratiques recommandées pour une prise double étanche Plexo en extérieur.
Indice IP des prises extérieures : le minimum réglementaire face aux recommandations
L’indice IP (Ingress Protection) est codifié par la norme NF EN 60529, qui définit la méthode de classification et d’essai de l’étanchéité aux solides et aux liquides des enveloppes électriques. C’est ce texte qui donne sa signification technique à chaque chiffre de l’indice.
A découvrir également : Pourquoi adopter l’éolienne dans sa maison ?
Pour une prise de courant en extérieur, les guides d’installation alignés sur la NF C 15-100 recommandent un minimum IP44. Ce niveau protège contre les corps solides supérieurs à 1 mm et contre les projections d’eau de toutes directions.
| Indice IP | Protection solides | Protection liquides | Usage extérieur type |
|---|---|---|---|
| IP44 | Corps > 1 mm | Projections de toutes directions | Extérieur abrité (sous auvent, avancée de toit) |
| IP55 | Protégé contre les poussières | Jets d’eau à la lance | Terrasse, jardin exposé |
| IP66 | Totalement étanche à la poussière | Jets d’eau puissants | Zone très exposée (façade, bord de piscine) |
La gamme Plexo de Legrand propose ses prises doubles en IP55 avec un indice IK08 de résistance aux chocs. Ce niveau dépasse le minimum réglementaire IP44 et couvre la majorité des configurations extérieures résidentielles.
A découvrir également : Plongez dans l'univers Temahome et explorez ses meilleurs produits
NF C 15-100 et protection différentielle : ce que l’IP seul ne couvre pas
Installer une prise double étanche avec le bon indice IP ne suffit pas à rendre l’installation conforme. La NF C 15-100 impose un ensemble de protections en amont, au niveau du tableau électrique, qui conditionne la sécurité réelle du circuit extérieur.
Le circuit alimentant une prise extérieure doit être protégé par un dispositif différentiel 30 mA. Ce seuil de sensibilité détecte les fuites de courant liées à un défaut d’isolement, un contact avec l’eau ou un câble endommagé, bien avant que le courant de fuite ne devienne dangereux.
Le disjoncteur divisionnaire associé doit être dimensionné selon la section du câble et la puissance prévue. Pour un circuit de prises en 16A sous câble de section adaptée, la protection est standard, mais la longueur de câble en extérieur peut imposer une section supérieure pour limiter les chutes de tension.
- Le différentiel 30 mA est obligatoire pour tout circuit alimentant une prise extérieure, quel que soit l’indice IP de l’appareillage
- Le disjoncteur divisionnaire protège contre les surintensités et les courts-circuits sur le circuit dédié
- La mise à la terre du circuit doit être vérifiée, car l’humidité extérieure augmente le risque de défaut d’isolement
- Les notices Legrand Plexo mentionnent explicitement le lien avec la NF C 15-100 dans leurs fiches produit
En d’autres termes, l’étanchéité de la prise protège le mécanisme, le différentiel protège l’utilisateur. Les deux niveaux sont complémentaires et non substituables.
Prise Legrand Plexo double : montage apparent ou encastré et conséquences sur l’étanchéité
La gamme Plexo propose deux modes de montage pour les prises doubles : apparent (en saillie) et encastré. Ce choix a un impact direct sur le maintien de l’étanchéité dans le temps.

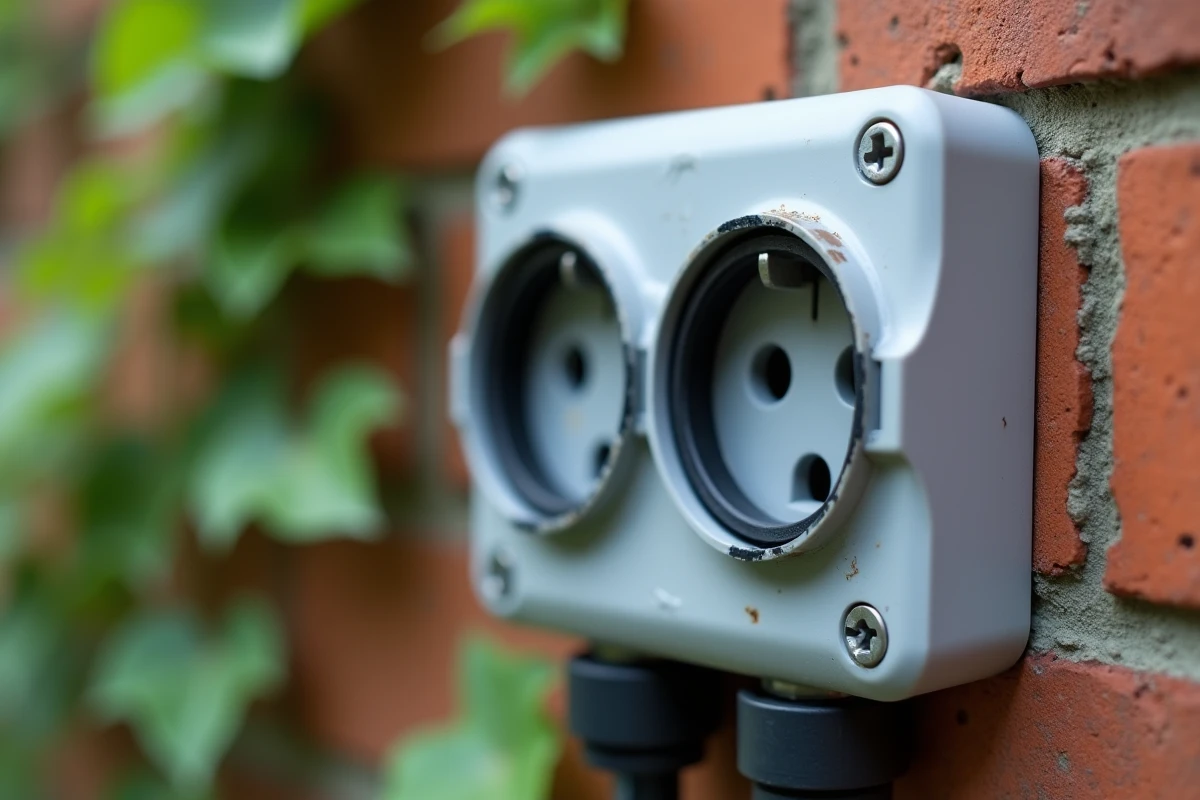

En montage apparent, la prise est fixée directement sur le mur. Le boîtier intègre ses propres joints et entrées de câble avec presse-étoupe. L’étanchéité repose entièrement sur le produit livré, à condition que les entrées de câble soient correctement serrées.
En montage encastré, la prise s’installe dans une boîte d’encastrement (type Batibox). L’étanchéité dépend alors de deux éléments : le joint périphérique de la prise elle-même et la qualité de la pose dans le mur. Un défaut de planéité du support ou un scellement mal réalisé peut compromettre l’indice IP annoncé.
Les prises doubles Plexo sont disponibles en configuration horizontale ou verticale. Le montage vertical place les deux prises l’une au-dessus de l’autre, ce qui peut faciliter l’écoulement de l’eau le long du volet de protection. En revanche, le montage horizontal expose davantage la prise inférieure aux accumulations d’eau si le volet reste ouvert.
Volet de protection et indice IP55 : une étanchéité conditionnelle
Le volet rabattable des prises Plexo joue un rôle central dans l’obtention de l’indice IP55. Ce point est souvent sous-estimé : l’IP55 n’est garanti que volet fermé.
Lorsqu’un appareil est branché et que le volet reste ouvert, la protection contre les jets d’eau n’est plus assurée au même niveau. La prise reste fonctionnelle, mais son indice d’étanchéité effectif chute. Pour les équipements branchés en permanence en extérieur (éclairage de jardin, pompe de bassin), cette situation est courante.
Deux approches permettent de maintenir un niveau de protection satisfaisant avec un appareil branché :
- Utiliser un coffret étanche fermé, dans lequel la prise Plexo est installée et le câble sort par un presse-étoupe, ce qui maintient l’IP du coffret même fiche insérée
- Orienter la prise de sorte que le volet s’ouvre vers le bas, limitant l’entrée directe de pluie dans le mécanisme
- Privilégier un emplacement partiellement abrité (sous débord de toit, dans un local technique ouvert) pour réduire l’exposition directe
Pour les zones très exposées aux intempéries sans aucun abri, un indice IP66 offre une protection supérieure, y compris contre les jets d’eau puissants. La gamme Plexo ne couvre pas nativement ce niveau sur tous ses modèles doubles, ce qui peut orienter vers des solutions de coffret complémentaires.
La conformité d’une prise Legrand double extérieure repose donc sur trois couches distinctes : l’indice IP de l’appareillage Plexo (IP55), la protection différentielle 30 mA au tableau, et la qualité du montage qui préserve l’étanchéité annoncée. Négliger l’une de ces couches réduit la sécurité effective, même si les deux autres sont correctement dimensionnées.
