La question revient souvent lors du passage à la réception satellite : la prise TV murale déjà installée dans le salon suffit-elle, ou faut-il un modèle différent ? La réponse tient moins à la forme physique de la prise qu’à sa capacité à laisser passer des fréquences bien plus élevées que celles de la TNT. Voici ce qui distingue concrètement une installation satellite d’une installation terrestre au niveau du mur.
Bande de fréquences satellite et prise TV murale : le vrai critère technique
Une prise TV murale standard, celle que l’on trouve dans la plupart des logements construits avant les années 2010, est conçue pour transmettre un signal terrestre. La TNT utilise des fréquences qui montent jusqu’à environ 862 MHz. Le signal satellite, une fois converti par la tête de parabole (LNB), transite sur une bande intermédiaire comprise entre 950 et 2 150 MHz.
Lire également : Antenne TV interrieur spéciale zones rurales : comment améliorer la réception ?
Cette différence de plage de fréquences change tout. Une prise coaxiale IEC classique (le connecteur rond enfichable) intègre souvent un petit circuit de filtrage ou de découplage dimensionné pour la bande terrestre. Sur un signal satellite, ce circuit provoque une atténuation qui peut rendre la réception instable, voire impossible, surtout quand le câble entre la parabole et le téléviseur dépasse quelques mètres.
| Critère | Prise TV classique (IEC) | Prise TV/FM/SAT (connecteur F) |
|---|---|---|
| Bande passante | Jusqu’à ~862 MHz | Jusqu’à 2 150 MHz et au-delà |
| Connecteur | IEC mâle/femelle enfichable | Connecteur F vissant (sortie SAT dédiée) |
| Filtrage interne | Réseau adapté TNT, atténuation satellite | Sortie SAT directe, très faible atténuation |
| Usage satellite | Non fiable | Adapté |
| Usage TNT | Adapté | Adapté (sortie TV séparée) |
A voir aussi : Que faut-il savoir sur la marqueterie de paille ?

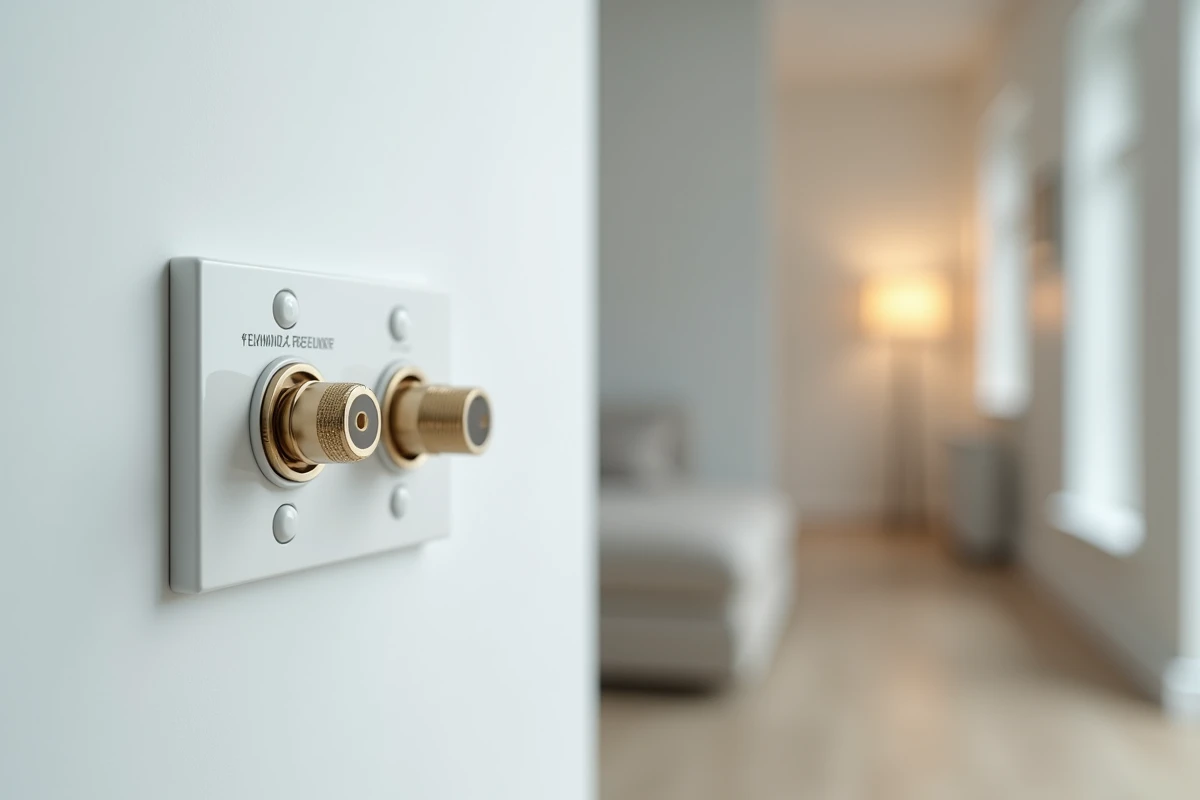

Prise TV/FM/SAT avec connecteur F : ce que proposent les fabricants
Legrand, Schneider et d’autres fabricants d’appareillage électrique proposent depuis quelques années des prises murales dites « TV/FM/SAT ». Derrière la façade, ces prises intègrent deux ou trois sorties distinctes : une pour la TNT (connecteur IEC), une pour la radio FM, et une pour le satellite.
La sortie satellite utilise un connecteur de type F vissant. Ce connecteur à vis assure un contact plus stable qu’un simple connecteur IEC enfichable, ce qui réduit les micro-coupures et les pertes de signal sur les hautes fréquences. La sortie SAT est reliée au câble coaxial entrant avec un circuit très peu atténuateur, parfois en liaison quasi directe.
Installer ce type de prise ne coûte pas beaucoup plus cher qu’une prise TV standard. La différence de prix se joue sur quelques euros au niveau du mécanisme.
En revanche, le câble coaxial entre la parabole et la prise doit être adapté aux fréquences satellite : un câble 75 Ω à faible atténuation, de type 17 VATC ou équivalent, est recommandé. Un vieux câble fin de 5 mm prévu pour la TNT hertzienne dégradera le signal bien avant qu’il atteigne la prise.
Norme NF C 15-100 et obligation de prise compatible satellite dans le neuf
Les mises à jour de la norme NF C 15-100 ont modifié les exigences concernant le réseau de communication des logements neufs. Chaque logement neuf doit désormais disposer d’au moins une prise terminale coaxiale compatible radio, TNT et satellite. L’objectif est de garantir que l’occupant puisse recevoir la télévision par n’importe quel mode de diffusion sans avoir à refaire le câblage.
En rénovation, cette obligation ne s’applique pas automatiquement. Si vous remplacez une ancienne prise TV dans un immeuble ancien, rien ne vous contraint légalement à installer une prise TV/FM/SAT. Mais le faire reste pertinent :
- Le surcoût du mécanisme est marginal par rapport au coût de la main-d’œuvre pour ouvrir un mur
- Une prise triple permet de basculer entre TNT et satellite sans intervention ultérieure
- La revente ou la location du logement sera facilitée par une installation conforme aux attentes actuelles
Cas particulier des immeubles collectifs
Dans un immeuble équipé d’une antenne collective ou d’une parabole collective, le signal arrive généralement par un réseau de câbles coaxiaux distribué depuis un répartiteur en toiture ou en local technique. Si ce réseau date de plusieurs décennies, les prises murales et les câbles peuvent être dimensionnés uniquement pour la bande terrestre.
Passer au satellite dans ce cas ne se limite pas à changer la prise du salon. Il faut vérifier que le câblage vertical (colonne montante) et les répartiteurs laissent passer la bande satellite. Une prise neuve TV/FM/SAT en bout de chaîne ne corrigera pas un câblage collectif inadapté.
Câble coaxial satellite : ce qui compte autant que la prise
La prise murale est le dernier maillon de la chaîne, mais elle n’est pas le seul point de perte. Trois éléments déterminent la qualité du signal satellite entre la parabole et le décodeur :
- Le câble coaxial 75 Ω à faible atténuation, adapté à la bande 950-2 150 MHz, avec un diamètre suffisant (type 17 VATC ou 19 VATC)
- Les raccords et connecteurs F correctement sertis, sans tresse apparente ni blindage endommagé
- La longueur totale du câble : plus elle augmente, plus l’atténuation grimpe, surtout sur les fréquences hautes du satellite
Remplacer la prise murale par un modèle TV/FM/SAT sans vérifier le câble qui arrive derrière revient à changer le robinet sans regarder l’état de la tuyauterie. Le diagnostic doit porter sur l’ensemble du parcours.
Prise satellite et décodeur : faut-il un branchement direct ?
Certains installateurs préfèrent tirer un câble coaxial directement de la parabole au décodeur satellite, sans passer par une prise murale. Cette approche supprime un point de connexion et réduit l’atténuation. Elle est courante dans les maisons individuelles où la parabole est proche du salon.
Dans un logement où la prise murale existe déjà et où le câblage est récent, passer par la prise reste tout à fait viable à condition qu’elle soit de type TV/FM/SAT avec connecteur F. Une prise murale de qualité avec sortie F ajoute très peu d’atténuation, ce qui ne pose pas de problème sur une installation correctement dimensionnée.
Le choix entre branchement direct et passage par une prise murale dépend donc de la configuration du logement et de l’état du câblage existant. Pour une installation propre et pérenne, la prise murale TV/FM/SAT avec connecteur F reste la solution la plus adaptée : elle protège le câble, facilite les interventions futures et respecte les exigences de la norme NF C 15-100 dans le neuf.
