Un panneau photovoltaïque résidentiel standard mesure environ 1,70 m de long sur 1 m de large, pour une surface unitaire voisine de 1,7 m². Cette donnée, encore répétée partout, masque une réalité : les modules vendus en 2026 dépassent souvent ce gabarit. Comprendre les dimensions réelles des panneaux actuels, leur poids et leur rapport à la puissance permet de dimensionner une installation sans mauvaise surprise sur la toiture.
Puissance au mètre carré : pourquoi la taille ne dit pas tout

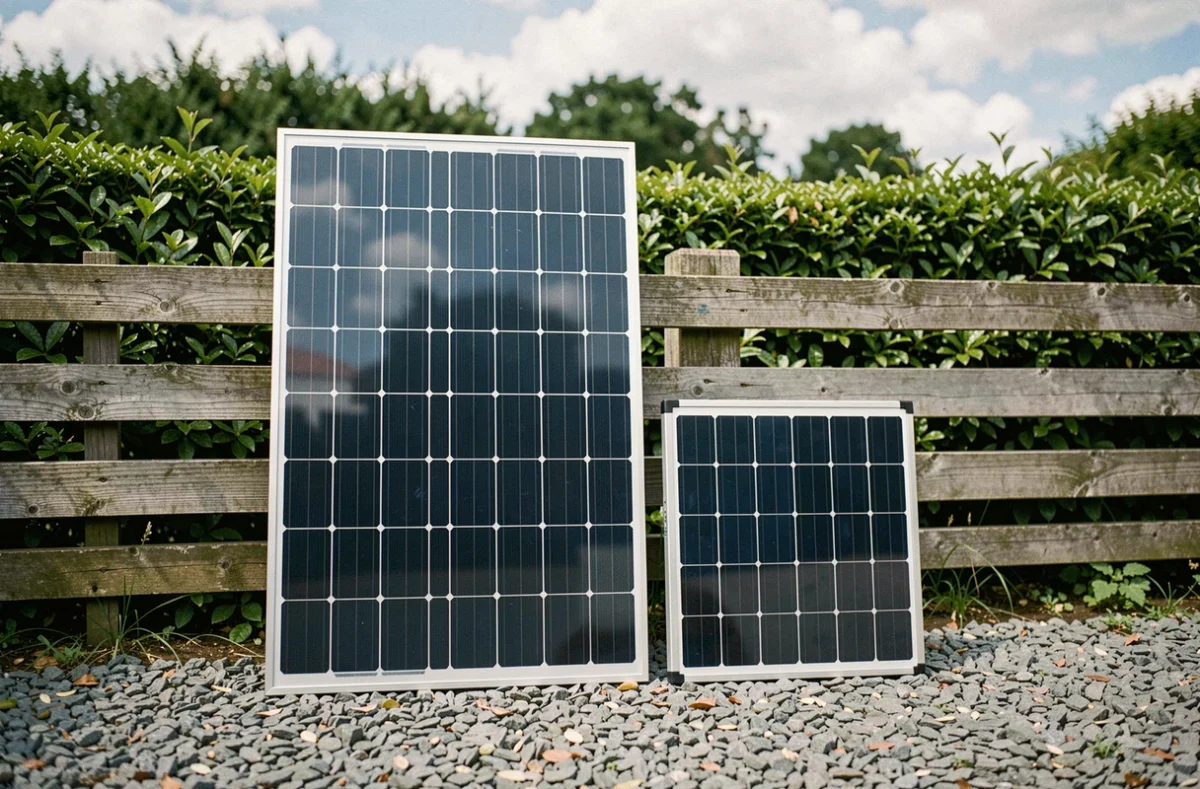

Deux panneaux photovoltaïques de surface identique peuvent afficher des puissances très différentes. L’explication tient à la technologie des cellules : un module équipé de cellules TOPCon à haut rendement produit davantage de watts par mètre carré qu’un module à cellules PERC classiques, à encombrement égal.
Un exemple concret : un module de 455 Wc au format 1 762 x 1 134 mm occupe environ 2 m² de toiture. Rapporté à sa surface, il délivre plus de 225 W par mètre carré. Un panneau plus ancien de même surface plafonnait souvent sous les 200 W/m². La puissance au mètre carré a progressé de façon significative grâce aux cellules à haut rendement, et cette progression change directement le nombre de modules nécessaires pour atteindre une puissance cible.
Avant de comparer des dimensions brutes, il faut donc vérifier la puissance unitaire du module envisagé. Un panneau légèrement plus grand mais nettement plus puissant réduit le nombre total de panneaux, donc le linéaire de rails, le câblage et le temps de pose.

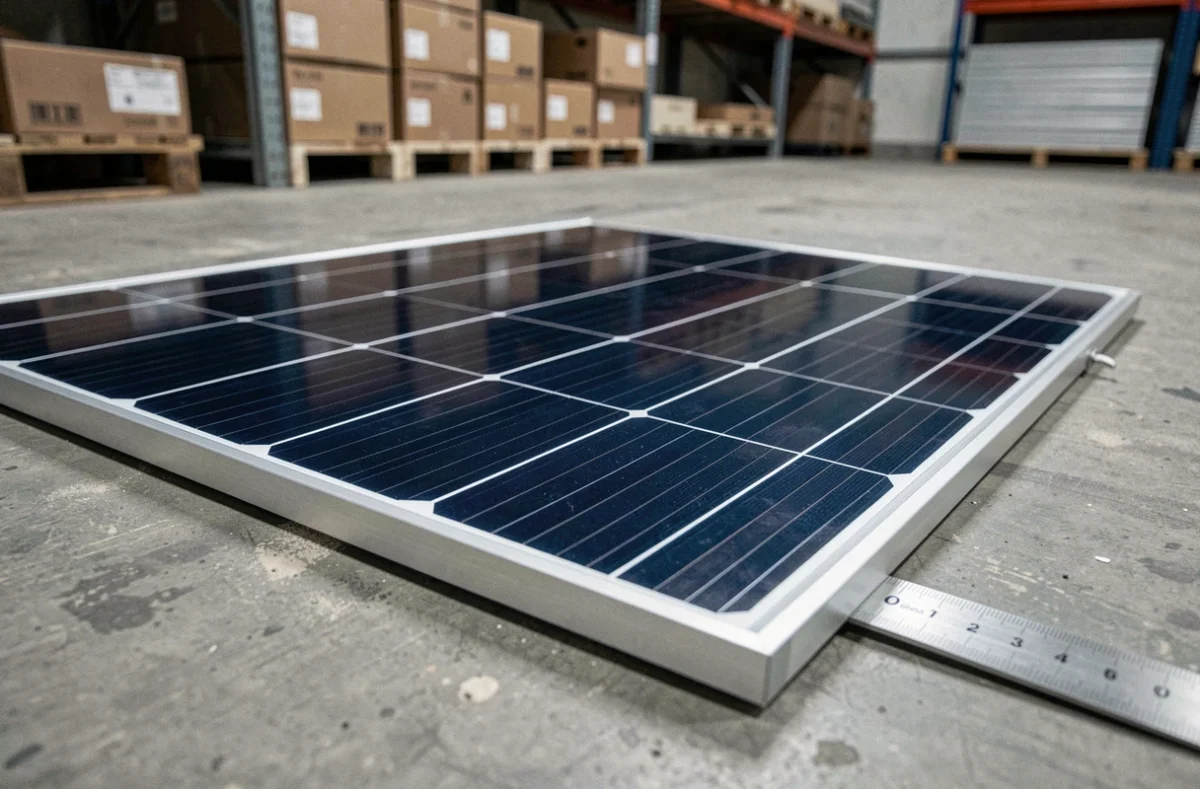

Dimensions des panneaux photovoltaïques par gamme de puissance
Modules résidentiels de 300 à 400 Wc
Ce segment correspond aux formats historiques. Les panneaux mesurent généralement entre 1,70 m et 1,76 m de longueur pour 1 m à 1,05 m de largeur, soit une surface comprise entre 1,7 et 1,85 m². Leur poids se situe autour de 18 à 21 kg par module. Ce gabarit reste le plus facile à manipuler sur un toit résidentiel et passe dans la plupart des ouvertures de combles pour un accès par l’intérieur.
Modules résidentiels de 420 à 455 Wc : le nouveau standard
Le format résidentiel courant s’est élargi. Les modules de 420 à 455 Wc, devenus le choix par défaut des installateurs, mesurent fréquemment près de 1,72 à 1,76 m de long sur 1,13 m de large. La surface unitaire avoisine donc 2 m², et non plus 1,7 m². Un module DMEGC de 455 Wc, par exemple, affiche des cotes de 1 762 x 1 134 mm.
Cette augmentation de largeur (de 1 m à 1,13 m) paraît modeste, mais sur une toiture où chaque centimètre compte, elle modifie le calepinage. Là où six panneaux de 1 m de large tenaient côte à côte, cinq panneaux de 1,13 m occupent déjà 5,65 m de largeur cumulée.
Modules de 500 Wc et plus : le format commercial
Les panneaux de 500 Wc et au-delà atteignent environ 1,96 m de longueur pour 1,13 m de largeur. Un module bifacial double verre de 500 Wc peut mesurer 1 960 x 1 134 mm et peser près de 27 kg. Des modules destinés aux toitures commerciales montent encore plus haut, avec des longueurs de 2,2 à 2,4 m pour des largeurs de 1,1 à 1,3 m, et des puissances allant de 500 à 750 Wc.
Ces grands formats réduisent le coût par watt installé (moins de rails, moins de connecteurs, moins de temps de pose), mais leur manutention sur une petite toiture résidentielle devient contraignante. Deux personnes sont nécessaires pour hisser et positionner un module de 27 kg sur un toit en pente.
| Gamme de puissance | Longueur indicative | Largeur indicative | Surface unitaire | Poids indicatif |
|---|---|---|---|---|
| 300-400 Wc | 1,70 – 1,76 m | 1,00 – 1,05 m | 1,7 – 1,85 m² | 18 – 21 kg |
| 420-455 Wc | 1,72 – 1,76 m | 1,13 m | 1,95 – 2,00 m² | 21 – 24 kg |
| 500 Wc et plus | 1,96 – 2,40 m | 1,13 – 1,30 m | 2,20 – 3,10 m² | 25 – 30 kg |
Poids et structure de toiture : la contrainte oubliée du dimensionnement
Les articles sur les dimensions des panneaux photovoltaïques se concentrent sur la surface. Le poids mérite autant d’attention. Avec la montée en puissance des modules bifaciaux double verre, le poids par panneau augmente plus vite que la surface. Un module double verre de 500 Wc pèse environ 27 kg, contre 18 à 21 kg pour un module classique de 350 Wc.
Sur une charpente récente aux normes, cette charge supplémentaire reste gérable. Sur une toiture ancienne, tuiles comprises, la surcharge mérite un calcul. Chaque module ajouté représente non seulement son propre poids, mais aussi celui du système de fixation (rails aluminium, crochets, vis). Pour une installation de 3 kWc composée de sept ou huit modules de 420 Wc, la charge totale (panneaux plus fixations) dépasse facilement 200 kg répartis sur la surface de pose.
Avant de valider le nombre de panneaux, un installateur sérieux vérifie la section des chevrons, leur entraxe et l’état général de la charpente. Sur un bâti de plus de trente ans, un renfort ponctuel peut s’avérer nécessaire, ce qui allonge le délai et le budget.
Surface de toiture utile : critères de choix et pièges courants
La surface brute d’un pan de toiture ne correspond jamais à la surface exploitable pour des panneaux. Plusieurs éléments réduisent la zone de pose :
- Les marges réglementaires en rive et en faîtage, généralement de 20 à 50 cm selon le type de couverture et les règles locales d’urbanisme
- Les obstacles physiques : cheminée, fenêtre de toit, antenne, ventilation VMC, qui créent aussi des zones d’ombre à proximité immédiate
- L’orientation et l’inclinaison du pan de toit, qui conditionnent le rendement réel de chaque mètre carré posé
- La forme du toit : un pan trapézoïdal ou triangulaire laisse des espaces inutilisables entre les modules rectangulaires
Une toiture de 30 m² bruts offre souvent moins de 20 m² réellement exploitables. L’écart entre surface brute et surface utile surprend beaucoup de particuliers au moment du calepinage. Un installateur utilise un plan de toiture coté, idéalement issu d’un relevé sur site ou d’une image satellite haute résolution, pour positionner chaque module et vérifier l’absence d’ombrage.
Le piège du dimensionnement par la puissance seule
Partir d’un objectif de puissance (par exemple 6 kWc) sans vérifier la surface disponible conduit à des déconvenues. Avec des panneaux de 420 Wc, atteindre 6 kWc nécessite environ quatorze ou quinze modules, soit une surface de pose proche de 28 à 30 m². Si le toit n’offre que 22 m² utiles, il faut soit réduire la puissance cible, soit opter pour des modules à plus haut rendement par mètre carré, généralement plus coûteux.
Le raisonnement inverse est aussi valable : partir de la surface disponible, identifier le nombre maximal de modules qui y tiennent, puis calculer la puissance résultante. Cette approche évite de surdimensionner un projet sur le papier pour constater ensuite que la toiture ne suit pas.
Fourchettes de prix et délais selon la taille de l’installation
Le prix d’une installation photovoltaïque résidentielle dépend de la puissance totale, du type de pose (surimposition ou intégration au bâti) et de la complexité du chantier. Pour une installation en surimposition, la fourchette généralement constatée se situe entre 2 000 et 3 000 euros par kWc posé, matériel et main-d’œuvre compris. Une installation de 3 kWc revient donc typiquement entre 6 000 et 9 000 euros, et une installation de 6 kWc entre 12 000 et 18 000 euros.
Les délais entre la signature du devis et la mise en service varient selon la charge des installateurs et les formalités administratives (déclaration préalable de travaux, demande de raccordement). Compter entre deux et quatre mois reste réaliste pour une installation résidentielle standard, hors périodes de forte demande.
Le choix de modules plus grands et plus puissants réduit le temps de pose (moins de panneaux à fixer, moins de connecteurs à câbler), mais le coût unitaire du module est plus élevé. L’économie sur la main-d’œuvre compense en partie ce surcoût, surtout au-delà de 6 kWc.
Dimension ou dimensionnement : deux mots à ne pas confondre
La dimension désigne la taille physique d’un module (longueur, largeur, épaisseur). Le dimensionnement désigne le calcul de la puissance totale de l’installation et du nombre de panneaux nécessaires pour couvrir un objectif de production ou d’autoconsommation. Confondre les deux mène à des erreurs de planification.
Un bon dimensionnement croise quatre paramètres : la consommation électrique annuelle du foyer, la surface utile de toiture, l’ensoleillement local et le mode de valorisation choisi (autoconsommation avec vente du surplus, ou vente totale). Un installateur qualifié RGE effectue ce calcul avant d’établir un devis, en tenant compte des dimensions réelles des modules qu’il propose.
Les dimensions physiques des panneaux photovoltaïques ont évolué plus vite que les guides en ligne ne le reflètent. Vérifier la fiche technique du module exact proposé dans un devis, et non se fier à un standard théorique de 1,7 m², reste la précaution la plus utile avant de signer. Pour obtenir un chiffrage adapté à votre toiture et à votre consommation, remplissez le formulaire ci-dessous : un professionnel vous rappelle pour affiner le dimensionnement et vous proposer un devis gratuit.
